滤袋腐蚀难题环保投入的“隐形消耗：
高温烟气中，滤袋常遇这些腐蚀“威胁”
● 酸腐蚀
燃煤烟气里的硫氧化物(如 SOz)在高温下变硫酸亚硫酸，直接破坏滤料结构，浓度高时更严重，
● 碱腐蚀
环境中有钠盐、氨水等物质，易与滤袋发生反应影响性能。
● 氧化腐蚀
氮氧化物、臭氧等强氧化剂会让 PPS 滤袋纤维变深脆化，强度骤降。
● 水解
高温、湿度加化学品共同作用，水分子会断裂滤袋纤维链，导致颜色混浊、强度下降，甚至缝纫线断裂。
案例透视腐蚀反复背后的成本困局：
案例一 江苏南通某公司熔炼炉
工艺流程熔炼炉-表冷-除尘器-石灰浆液脱硫
燃烧介质焙烧块+石英石+碳精

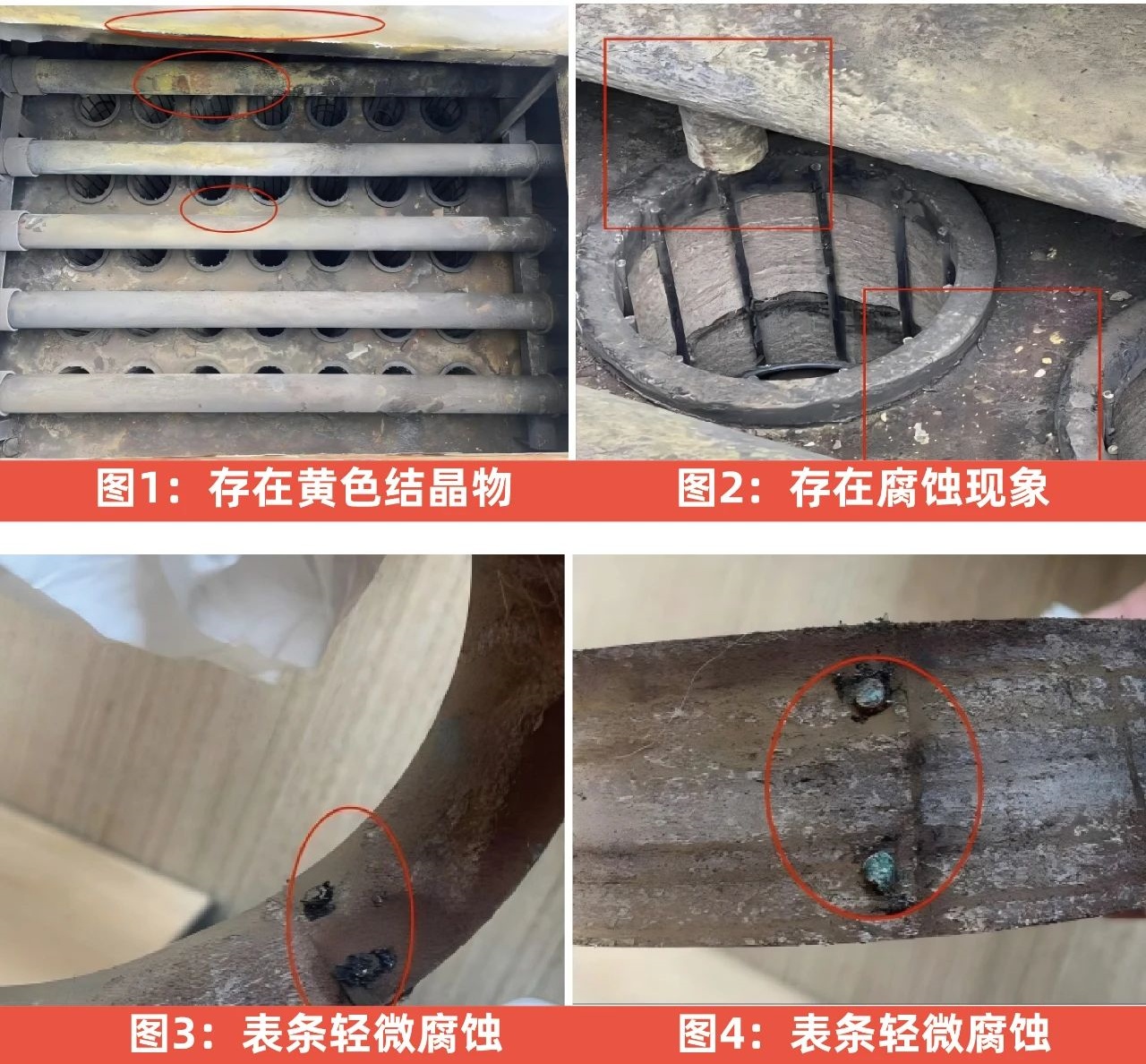

净气室内出现黄色结晶物及腐蚀痕迹，分布于仓室立壁、花板表面、喷吹管及滤袋骨架内部。拆开其中条滤袋的表条发现，滤袋不锈钢表条及铜铆钉出现轻微腐蚀，铜部件已生成铜绿。核心症结在于未选用适配该熔炼炉酸性烟气工况的滤袋，导致各类腐蚀问题集中爆发。
案例二某工程公司沥青搅拌站
燃烧介质燃煤
清灰方式：大气反吹

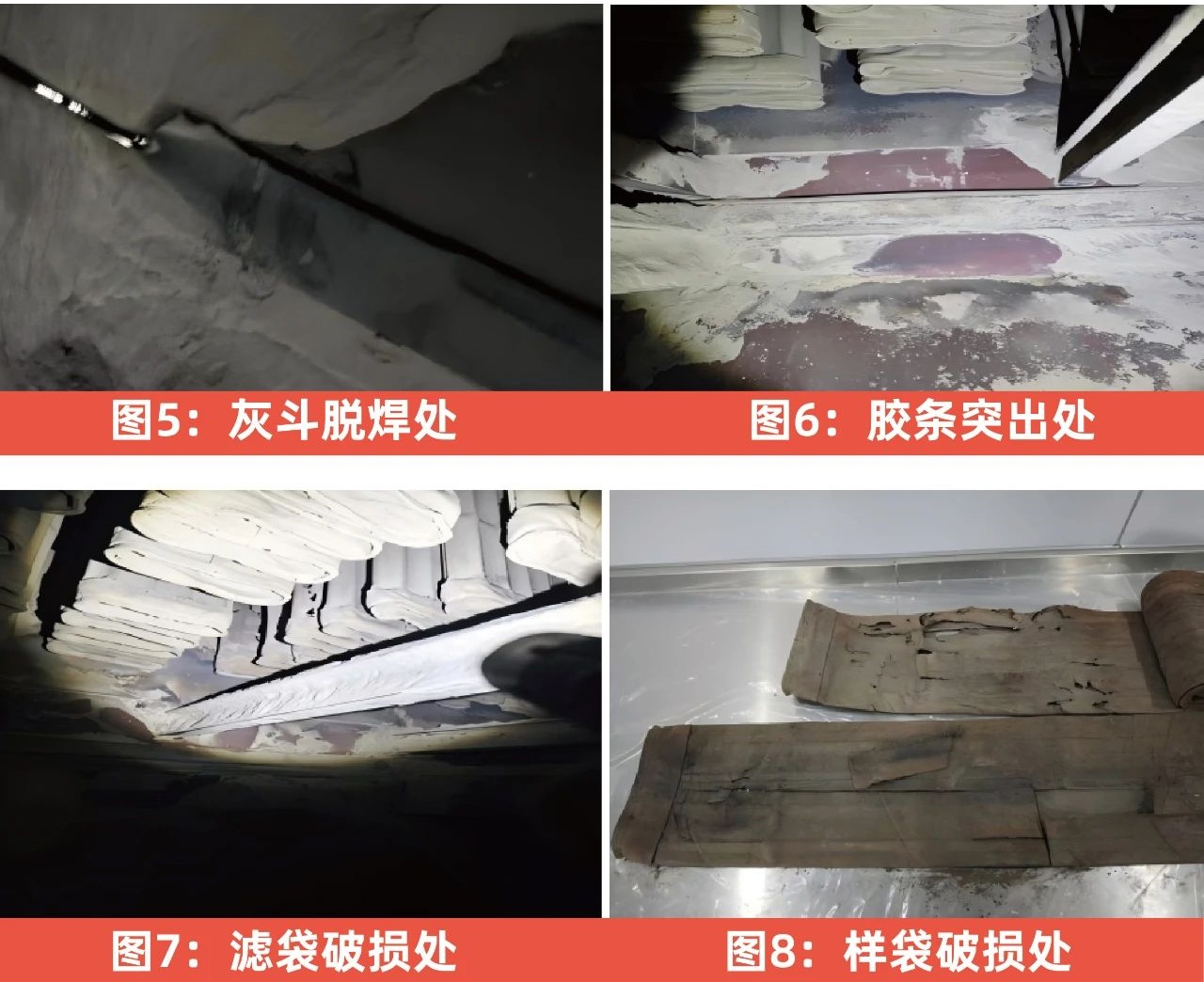

烟囱有明显的冒烟现象，除尘器箱体与灰斗拼接处出现脱焊，拼接处用于密封的胶条从缝隙中突出来，灰斗内检查发现三条破损滤袋，破损位置均位于灰斗异常处上方，滤袋下部严重破损。关键问题在于未选用适配沿海高温高远及燃煤烟L沉的滤装，使得腐蚀与结构缺陷相互叠加，加速滤袋破损。
奥凯的答案：选择适合您工况的滤袋
除了腐蚀问题，工况适配性不足、耐磨性能欠缺高低温耐受度不够等问题，都可能导致滤袋频繁失效更换成本攀升，让环保投入陷入“投入高、效果差”的闲境。奥凯深耕滤袋领域多年，旗下几大产品系列精准匹配不同工况，助您高效解决除尘难题。
奥凯独特的T型结构滤料，表层类微孔膜与底层某材无贯穿型孔洞，更厚更致密的耐冲刷高精导流层，提供优异透气性的同时，保障高效的过滤效率。
凯波特 ® 长效系列滤袋：
覆膜工艺是将具有微孔结构(空间网状结构)的膜，覆合到过滤材料的表层。PTFE 微孔薄膜是以 PTFE粉料为原料，经过一系列特殊工艺拉伸而成，具有原纤状微孔结构，每平方厘米有 14 亿个微孔，孔隙率可达85% 以上，孔径范围 0.05-2um。
选择适配的滤袋，是降低环保投入、保障生产稳定的关键一步。奥凯始终以工沉需求为核心，用专业的产品和技术为您的除尘系统保驾护航，让每一分环保投入都能转化为长久的效益。
We care for clean Air
